Trong những bài trước đây, chúng tôi đã nói nhiều về cách lắp đặt thang máy, trong đó hố pit có lẽ là bộ phận được nhiều người thắc mắc nhất. Hiểu được điều đó, ngay sau đây chuyên gia sẽ cung cấp kiến thức để người dùng biết nhiều hơn về cấu tạo hố pit thang máy gia đình. Tham khảo ngay nhé!
Tổng quan hố pit thang máy là gì?
Hố pit là tên gọi của phần giếng thang nằm phía dưới, ở mặt sàn của của tầng thấp nhất. Hố pit được thiết kế ở vị trí âm đối với độ cao tự nhiên của mặt sàn. Đây là bộ phận chịu tác động từ các mạch nước ngầm trong lòng đất hoặc nước thải sinh hoạt.
Chính vì vậy, nếu muốn hố pit của thang máy gia đình đảm bảo chất lượng, không bị thấm nước, luôn khô ráo trong suốt quá trình sử dụng. Bạn cần phải chú ý vấn đề kỹ thuật cũng như trang bị an toàn cho hố pit.
- ===> Hố Pit thang máy
 |
 |
Cấu tạo hố pit Thang máy
Cấu tạo hố pit thang máy là phần của hệ thống thang máy nằm dưới đáy của hố thang máy, đóng vai trò quan trọng trong việc bảo đảm sự hoạt động an toàn và hiệu quả của thang máy. Dưới đây là cấu tạo cơ bản của hố pit thang máy:
Đáy hố pit (Pit Floor): Là phần nền dưới cùng trong cấu tạo hố thang máy, thường được làm bằng bê tông cốt thép để chịu lực và đảm bảo độ bền. Đáy hố pit thường có độ sâu từ 0,5 đến 1,2 mét, tùy thuộc vào thiết kế của thang máy.
Tường hố pit (Pit Walls): Là các bức tường bao quanh hố pit, cũng được làm bằng bê tông hoặc gạch để giữ cho không gian bên trong hố thang máy ổn định và an toàn.
Cửa hố pit (Pit Door): Là cửa hoặc nắp chắn ở phần trên cùng của hố pit, giúp bảo đảm an toàn khi thang máy không hoạt động và tạo điều kiện thuận tiện cho việc bảo trì và sửa chữa.
Cơ cấu giảm chấn (Buffer): Các bộ giảm chấn (buffer) được đặt ở đáy hố pit nhằm giảm lực va đập khi cabin thang máy hoặc counterweight (bộ chống đối trọng) tiếp xúc với đáy hố. Chúng thường là các thiết bị giảm chấn bằng cao su hoặc thủy lực.
Hệ thống thoát nước (Drainage System): Được lắp đặt để đảm bảo hố pit không bị ngập nước, đặc biệt trong trường hợp có sự cố như rò rỉ hoặc tràn nước.
Hệ thống chiếu sáng (Lighting System): Để đảm bảo công nhân có đủ ánh sáng khi làm việc trong hố pit, thường là đèn chiếu sáng chống thấm nước được lắp đặt.
Bảng điều khiển và kết nối điện (Control Panel and Electrical Connections): Hố pit có thể chứa các bảng điều khiển và kết nối điện cần thiết cho hệ thống thang máy, như các cảm biến, dây điện, và các thiết bị điều khiển khác.
Khung bảo vệ và lan can (Safety Barriers and Guardrails): Để ngăn ngừa tai nạn và đảm bảo an toàn cho người vận hành và bảo trì, thường có các khung bảo vệ hoặc lan can quanh khu vực hố pit.
Tuy nhiên, cấu tạo hố pit thang máy có thể thay đổi tùy thuộc vào thiết kế và yêu cầu cụ thể của thang máy, nhưng những thành phần trên là những yếu tố cơ bản cần thiết để đảm bảo sự hoạt động an toàn và hiệu quả của hệ thống thang máy.
Xây dựng cấu tạo hố Pit thang máy gia đình
Đầu tiên, bạn cần phải đảm bảo thi công theo đúng các kích thước và độ sâu theo bản vẽ thiết kế ban đầu. Ngoài ra, bạn cũng có thể làm sâu hơn hoặc rộng hơn, thế nhưng tuyệt đối không được làm nhỏ hơn khi chưa được sự đồng ý với các cán bộ thi công thang máy.
Sau đây là một số lưu ý khi xây dựng cấu tạo hố pit thang máy gia đình:
1. Kích thước và Độ sâu
Kích thước: Đảm bảo kích thước của hố pit đủ lớn để chứa các thiết bị cần thiết như bộ giảm chấn, hệ thống thoát nước, và các thiết bị bảo trì. Kích thước phải tuân thủ các tiêu chuẩn và quy định xây dựng.
Độ sâu: Độ sâu của hố pit phải đủ để đảm bảo sự hoạt động an toàn của các bộ phận của thang máy, đồng thời có thể đủ không gian cho việc bảo trì và sửa chữa. Thông thường, độ sâu từ 0,5 đến 1,2 mét là phổ biến. Đối với các hố pit quá sâu thì cần phải làm cầu thang để đi xuống.
- ===> Chiều sâu hố Pit
2. Chất liệu và Kết cấu
Chất liệu: Sử dụng bê tông cốt thép hoặc các vật liệu có độ bền cao cho tường và đáy hố pit để đảm bảo khả năng chịu lực và chống ăn mòn.
Kết cấu: Chiều dày của thành và đáy phải ít nhất là 150mm trở lên, điều này đảm bảo khi chúng ta khoan vít lắp đặt thiết bị sẽ không khiến hố bị ngấm nước.
3. Hệ thống Thoát nước
Thiết kế: Cần thiết kế hệ thống thoát nước hiệu quả để ngăn ngừa tình trạng ngập nước, đặc biệt khi có sự cố hoặc rò rỉ nước.
Vị trí: Đặt hệ thống thoát nước ở vị trí thấp nhất của hố pit và kiểm tra định kỳ để đảm bảo hoạt động tốt. Tốt nhất không nên xây dựng hố pit gần các đường dẫn điện hoặc ống dẫn nước.

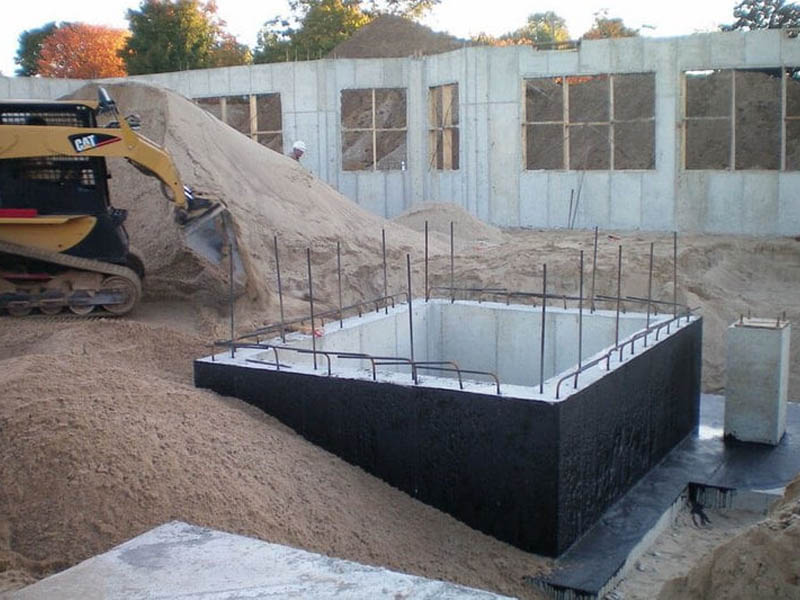

Chống thấm: Đây là một vấn đề quan trọng nhất trong cấu tạo hố Pit thang máy, khác với những công trình cần chống thấm bình thường, đối với hố pit, bạn phải tính toán đến tác động lực của thang máy gia đình khi hoạt động. Nếu không được xử lý chống thấm tốt, nước sẽ làm hư hại cho hệ thống máy móc, cản trở hệ thống điện và khiến động cơ không hoạt động đúng cách. Đồng thời, còn làm ảnh hưởng đến độ bền, tuổi thọ của công trình. Do đó, trước khi xây hố pit, chủ nhà cần tham khảo ý kiến từ đơn vị liên quan để thực hiện công tác chống thấm cho hố hiệu quả nhất.
- ===> Chống thấm hố Pit thang máy
4. An toàn
Cửa và Lan can: Lắp đặt cửa hố pit và lan can bảo vệ xung quanh để ngăn ngừa tai nạn và đảm bảo an toàn cho người sử dụng và nhân viên bảo trì.
Chiếu sáng: Cung cấp ánh sáng đầy đủ và an toàn cho hố pit, sử dụng đèn chống thấm nước và dễ dàng bảo trì.
5. Hệ thống Giảm chấn
Lắp đặt: Đảm bảo bộ giảm chấn (buffer) được lắp đặt chính xác ở đáy hố pit để giảm thiểu lực va đập và đảm bảo an toàn khi cabin hoặc counterweight tiếp xúc với đáy.
Bảo trì: Thường xuyên kiểm tra và bảo trì hệ thống giảm chấn để đảm bảo hiệu quả hoạt động.
6. Hệ thống Điện và Điều khiển
Kết nối: Đảm bảo tất cả các kết nối điện và bảng điều khiển được lắp đặt chính xác và cách điện tốt để tránh rủi ro chập điện hoặc sự cố.
Bảo trì: Đảm bảo hệ thống điện được kiểm tra và bảo trì định kỳ để tránh sự cố ngoài ý muốn.
7. Kiểm tra và Tuân thủ Quy chuẩn
Kiểm tra: Thực hiện các kiểm tra kỹ thuật và đánh giá chất lượng trước khi đưa hố pit vào sử dụng.
Quy chuẩn: Tuân thủ các quy chuẩn và tiêu chuẩn xây dựng và an toàn liên quan đến thang máy để đảm bảo hố pit đạt yêu cầu pháp lý và kỹ thuật.
8. Vấn đề Nâng cấp và Bảo trì
Dễ tiếp cận: Đảm bảo hố pit được thiết kế để dễ dàng tiếp cận cho việc bảo trì và nâng cấp thang máy trong tương lai.
Bảo trì: Lên kế hoạch bảo trì định kỳ và kiểm tra các thành phần của hố pit để đảm bảo hoạt động liên tục và an toàn.
Chú trọng các yếu tố trên sẽ giúp đảm bảo rằng hố pit thang máy hoạt động hiệu quả, an toàn và bền bỉ trong suốt quá trình sử dụng.
Phía trên là một số kiến thức liên quan đến cấu tạo hố pit thang máy gia đình, mong rằng bạn đã biết đây là bộ phận gì và các hạng mục cần đặc biệt lưu ý khi xây dựng. Nếu cần được tư vấn lắp đặt thang máy tại nhà nhanh chóng, tiết kiệm chi phí, bạn vui lòng gọi trực tiếp về Hotline 0938 999 157 để được Thang máy Gia Định hỗ trợ nhé!
